无阀过滤器的安装维护和使用说明

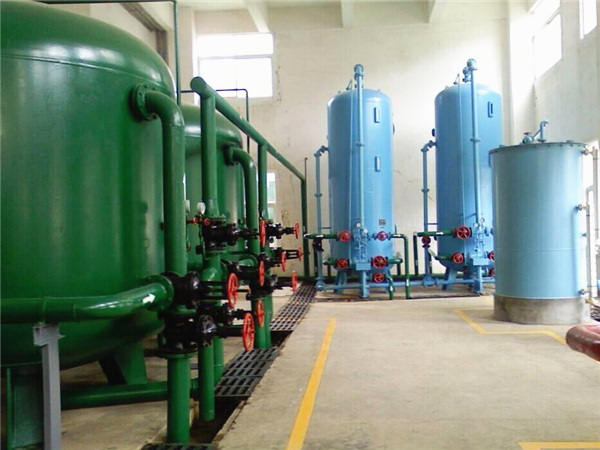

结构特征及简要说明

钢制重力式无阀过滤器系列产品广泛用于地表水净化，地下水除铁除锰循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤，是一种理想的水处理设备。



重力式无阀过滤器进水、出水、冲洗及排水均不用阀门，靠水力作用自动运行，运行费用低，管理方便，安全可靠，运行自动化，设备一体化，进水箱、过滤器、反冲洗水箱等组装一体，结构紧凑，用户只需按要求做设备基础和接通进出水管即可投入运行。同时，过滤器均装有顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比自重小，可采用沥青砂柔性基础。



二、工作原理和设计参数



（一）基本原理简介



原水进入分配箱，再由分配箱均匀送入滤池，经过滤层自上而下地过滤水，通过多孔板水帽到达积水区，清水区通过连通管注入存水箱内贮存，水箱充满后，通过出水管入清水池。滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸管内的水位不断升高。当水位达到虹吸辅助管口时，水自该管中落下，通过抽气管借以带走虹吸下降管中的空气，当真空度达到一定值时，便发生虹吸作用。这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。当冲洗水箱水面下降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用。滤池反冲洗结束，进入下一周期工作。反洗时滤池交错，两个水箱的水共用一个滤池反洗。



（二）设计参数



无阀过滤器:



设备直径   （双罐） ；



设备总高         ；



设计处理水量 m3/h；



设计进水浊度 mg/L；



出水浊度     ≤5 mg/L；



平均滤速     10 m/h；



平均反冲洗强度 15 L/m2·s；



反冲洗时间 5 分钟；



过滤装置水头损失    1.7 m；



反冲洗膨胀高度   700×40%外加100mm安全高



滤料层高度       700mm



滤料级配：石英砂： 0.8-1.2mm；层度400 mm



无烟煤：1.0-2.0mm；层度300 mm



      垫层高度：       150㎜



       垫层滤料：石英砂：2.0－4.0㎜
